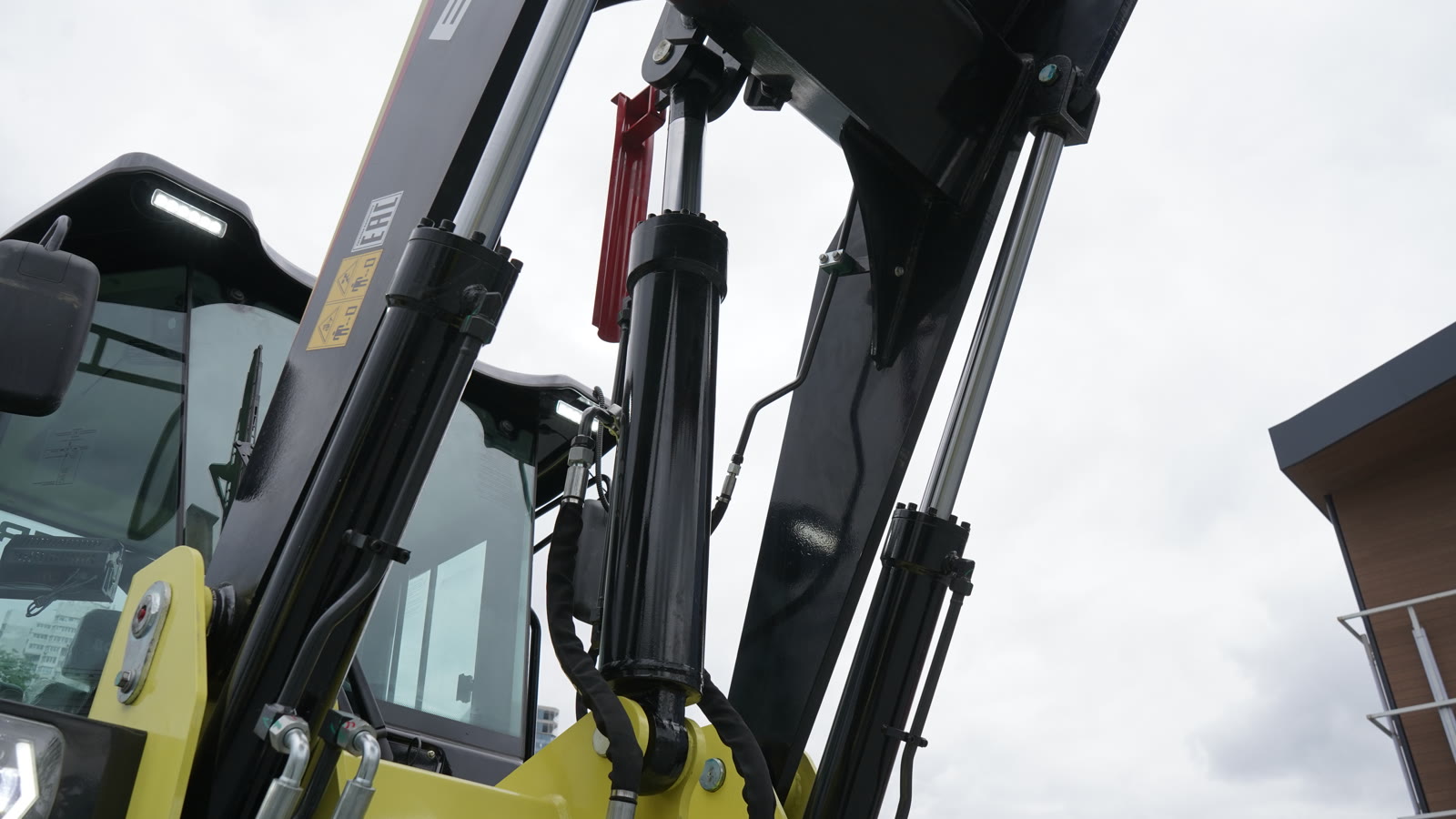

Направляющие втулки и грязесъёмники гидроцилиндра: зачем их меняют вместе с манжетами

При ремонте гидроцилиндра нельзя оценивать манжету отдельно от направляющих втулок и грязесъёмника. Эти элементы удерживают шток по оси и защищают уплотнительный узел от абразива. Если причина течи в люфте, перекосе или повреждении поверхности штока, замена одной манжеты не устранит неисправность.

Манжета уплотняет, но не центрирует. Соосность штока в трубе держат две направляющие втулки из бронзы, композита или армированного полимера: одна на поршне, вторая в крышке. Между этими двумя опорами шток идёт строго по оси, и манжеты обжимают его равномерно по всей окружности.

Когда втулки изнашиваются, появляется радиальный люфт. Шток под боковой нагрузкой от ковша или от неровной работы перекашивается, прижимается к одной стороне трубы и крышки. Манжета с этой стороны обжата сильнее нормы, с противоположной отходит от штока. Кромка изнашивается неравномерно и быстро, цилиндр начинает потеть, потом течь.

Новая манжета в цилиндре с изношенными втулками может быстро потерять герметичность. Перед сборкой проверяют люфт, состояние направляющих поверхностей и штока.

На разобранном цилиндре: измерьте зазор между втулкой и штоком, между втулкой поршня и трубой. Сравните с новой втулкой или с допуском из руководства. Полимерная втулка с задирами, продавленная, с односторонней выработкой, с трещинами подлежит замене. Бронзовая с канавками, цветом побежалости, выкрошенными краями тоже.

На собранной машине косвенно: стук штока в конце хода, дребезг и удар при реверсе, ощутимое качание рабочего органа при неподвижных рычагах, ускоренный износ хрома штока полосой с одной стороны, овальный след масла на штоке вместо равномерного кольца.

Грязесъёмник стоит снаружи манжеты штока и счищает со штока пыль, песок, грязь, снег и наледь при каждом обратном ходе. Он не даёт абразиву зайти внутрь цилиндра вместе со штоком.

Если грязесъёмник затвердел от возраста и мороза, порвался, выпал из канавки или потерял кромку, абразив свободно заходит внутрь. Дальше он работает как наждачная паста: царапает шток, режет манжету, попадает в масло и разносится по всей гидросистеме, включая насос, распределитель и остальные цилиндры.

Изношенный грязесъёмник это причина не только течи конкретного цилиндра. Он ускоряет износ всей гидравлики машины, поэтому его меняют при каждом вскрытии цилиндра без исключений, даже если на вид он целый.

При переборке любого цилиндра ставят заново минимальный набор: обе направляющие втулки, грязесъёмник, манжету штока, манжеты поршня, уплотнительное кольцо крышки, опорные кольца. Только при полной замене этого набора ремонт держится ресурс.

Полимерную втулку перед установкой прогревают в горячем масле 80-100 градусов десять минут, чтобы стала податливее и не треснула при заходе в канавку.

Бронзовую втулку запрессовывают оправкой строго соосно, без перекоса, до упора. Перекошенная при запрессовке втулка сведёт на нет весь смысл замены.

Разрезные полимерные втулки заводят руками, следя за стыком: он не должен совпадать с зоной максимальной боковой нагрузки.

После сборки шток должен ходить плавно по всей длине, без закусываний, без стука в крайних точках, без ощутимого бокового люфта.

Грязесъёмник с металлической обоймой запрессовывают в крышку заподлицо или на глубину как стоял старый, оправкой по наружному диаметру обоймы, не по резине.

Обычный грязесъёмник в канавку заводят без растяжения рабочей кромки. Кромку смазывают маслом, направление пыльника наружу.

После сборки и установки: осмотрите шток на течь после первой смены, проверьте цилиндр на просадку под нагрузкой, послушайте на стук при реверсе. Если появилась боковая нагрузка на шток из-за износа пальцев и проушин, поменяйте и их, иначе новые втулки выработаются быстро.
